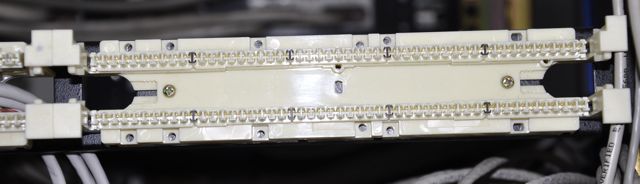

1) вкручиваем в стойку 19-ти дюймовую паанель на том уровне, где нам удобно
- крепим панель
- 1.jpg (23.15 КБ) 30007 просмотров

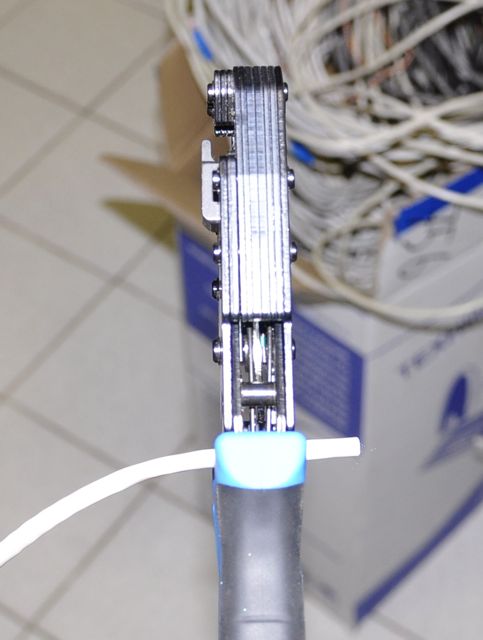

2) затем освобождаем провод от внешней оплетки. сделать это можно тем же инструментом, которым и обжимаем провода. Делаем круговой надрез
- надрезаем
- 2.jpg (34.94 КБ) 30007 просмотров

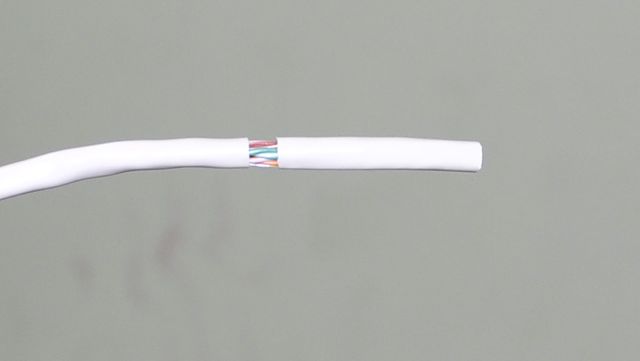

и снимаем оплетку
- снимаем
- 3.jpg (9.99 КБ) 30007 просмотров

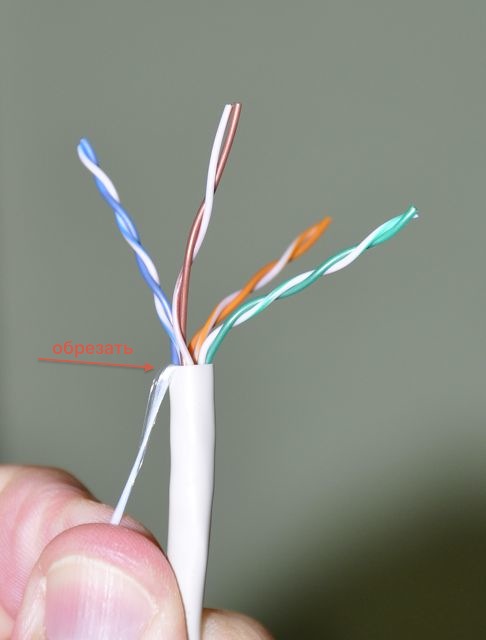

обрезаем веревочку (либо канцелярским ножем, либо об лезвие обжимки)
- обрезаем веревку
- 4.jpg (27.7 КБ) 30007 просмотров

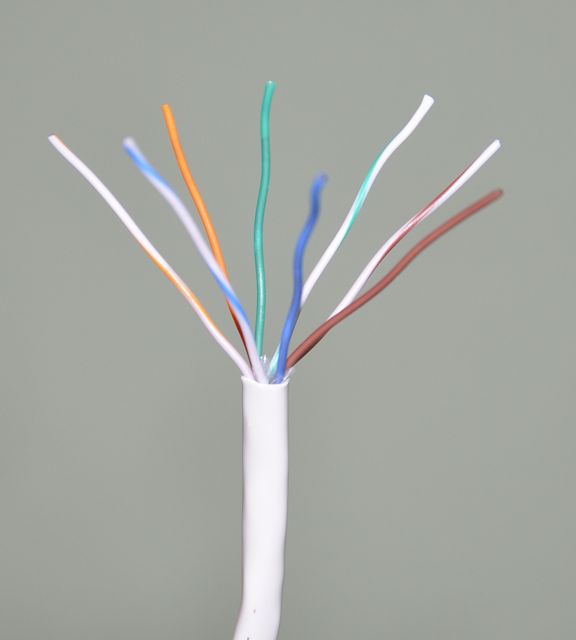

и распушаем провода
- распушаем
- 5.jpg (17.84 КБ) 30007 просмотров

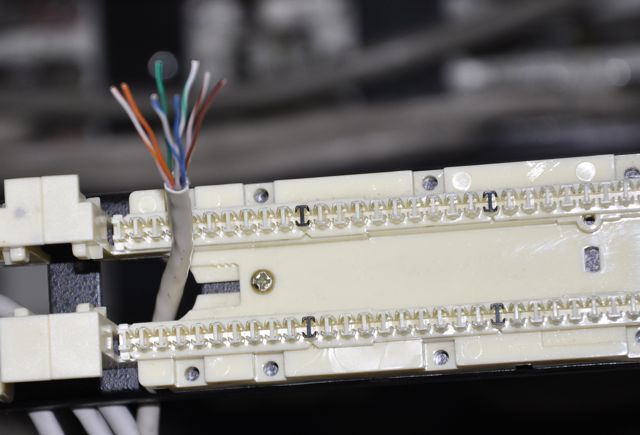

3) Закрепление проводов происходит плинтом. Для этого собираем проводочки в кучку и аккуратно продеваем их с задней стороны нашей панели
- продеваем
- 7.jpg (36.52 КБ) 30006 просмотров

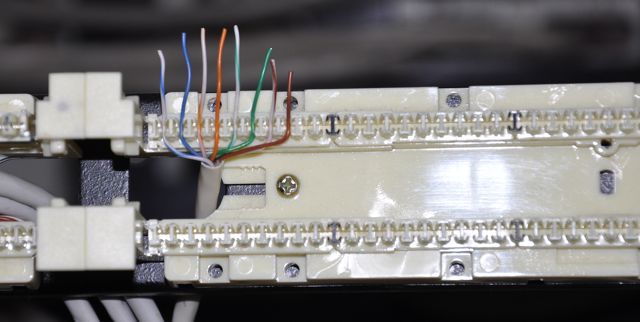

после чего разлаживаем провода по гнездам. Последовательность важна - но все что надо запомнить, так это то, что
первым идет белый провод, а потом цвет. Что же касается самой последовательности, то её можно посмотреть на самом модули - это
синий, оранжевый, зеленый, коричневый.
- разложили по гнездам
- 8.jpg (33.42 КБ) 30006 просмотров

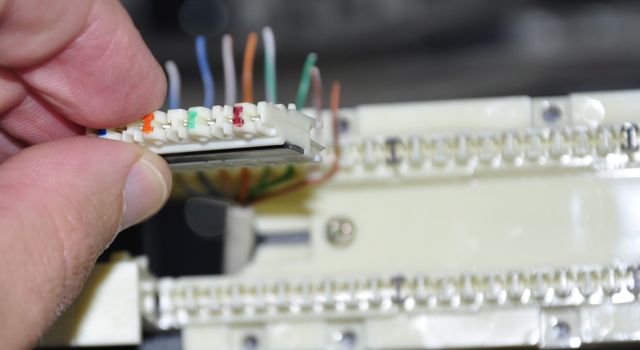

теперь сверху приставляем модуль
- вставляем модуль
- 12.jpg (26.19 КБ) 30006 просмотров

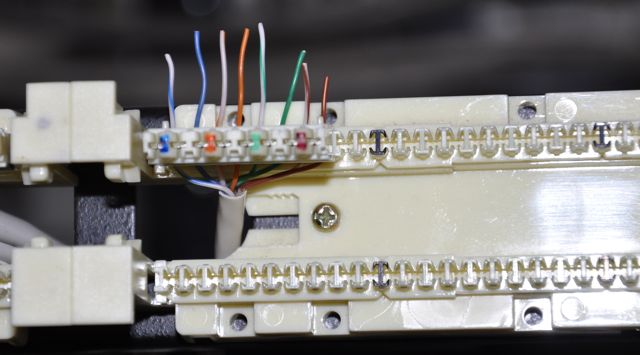

он свободно держится на своем месте
- модуль держится
- 9.jpg (35.98 КБ) 30006 просмотров

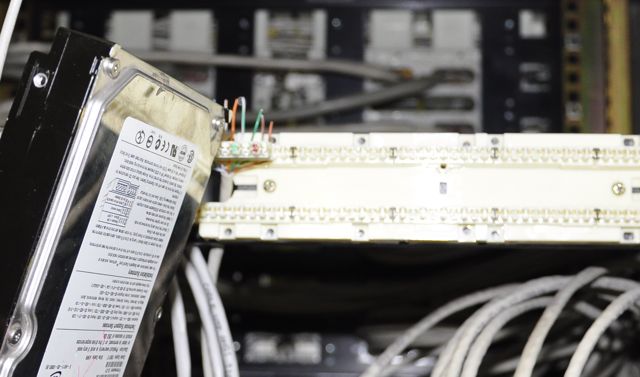

и стараясь не сломать ударяем по нём чем нить тяжелым
- ударяем
- 0.jpg (40.31 КБ) 30006 просмотров
модуль довольно легко садится на место - потяните его с силой назад - если он хорошо сел вашей силы не хватит для того, что бы его вытащить
Справедливости ради надо отметить, что есть специальный инструмент для этой цели, но молотком это делать намного удобнее, чем инструментом

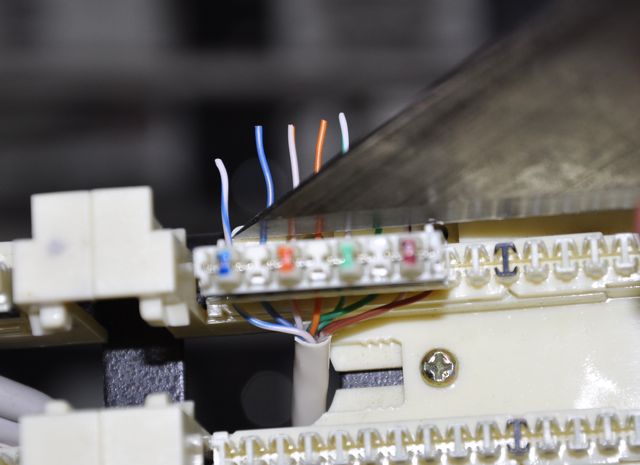

4) после того как провода закреплены надо облагородить место работы - срезать лишнии провода и закрепить сзади панели вставленный провод стяжкой
- облагараживаем
- 11.jpg (35.51 КБ) 30006 просмотров
На этом разбивка провода на 110 кросс завершена. после того как вы вставите коннектор, он разопрет контакты, а ты в свою очередь низом разрежут оплетку на наших проводках, установив тем самым надежный электрический контакт.
