Патчкордов существует много, и данная статья поможет в них разобраться.

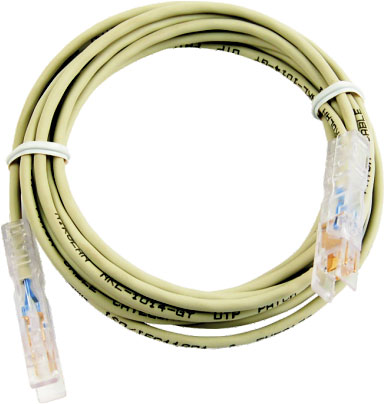

Чаще других мы будем применять патчкорд типа
110-RJ45/8P8C. Как следует из названия один его конец будет включаться в 110 кросс, а второй будет уходить в свитч. Длина патчкорда может быть разной, но смысл его один. Ищутся такие патчкорды на
http://www.nikomax.ru/7/?show=260&item=265&media=1 где вы выбираете модель нужной вам длины. Выглядит патчкорд следующим образом
- 1.jpg (25.56 КБ) 7932 просмотра

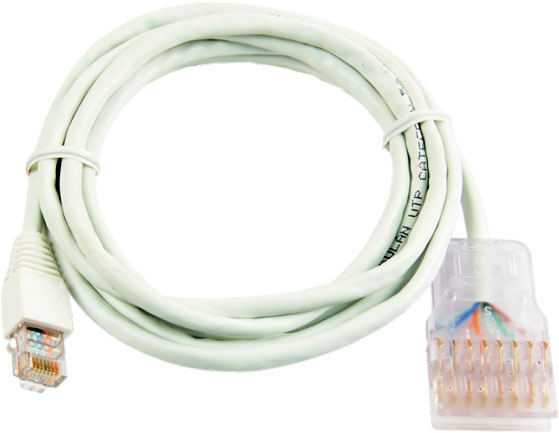

Следующий патчкорд применяется тогда, когда нам не хватает сетевых розеток, а тянуть новый провод не хочется. Как мы знаем для 100 мегаби/с достаточно всего 4 провода, то есть 2 пары - таким образом один сетевой провод категории 5Е мы может разделать пополам, подключив тем самым через один провод 2х абонентов. для таких целей применятся патчкорды того же
110-RJ45/8P8C но с другим буквенным обозначением. В один модуль 110 кросса можно включить 2 таких патчкорда. Но не забывайте что на другом конце сетевого шнура надо будет тоже произвести изменения - разбить его на две сетевые розетки, о чем я расскажу в следующей статье. Ищется этот типа патчкордов тут
http://www.nikomax.ru/7/?show=260&item=264&media=1 и имеет следующее обозначение
NMC-PC2UD05E-XXX-GY где
XXX - длинна патчкорда
- 2.jpg (26.17 КБ) 7932 просмотра

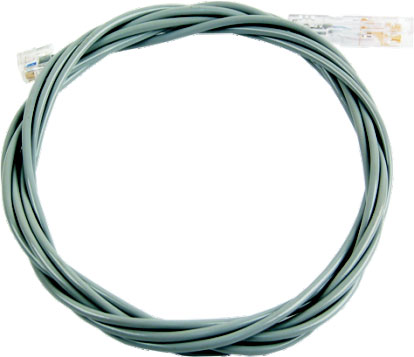

Следующий парчкорд используется крайне редко - я его использую для того, что бы кроссировать обычные проводные телефоны (да, не у всех еще IP телефония). Это однопарный патчкорд типа
2x110 который служит в роли "перемычки". Ищется он на
http://www.nikomax.ru/7/?show=260&from= ... 63&media=1 имеет обозначение типа
NMC-PC1UD00D-XXX-GY и выглядит следующим образом
- 3.jpg (27.25 КБ) 7932 просмотра

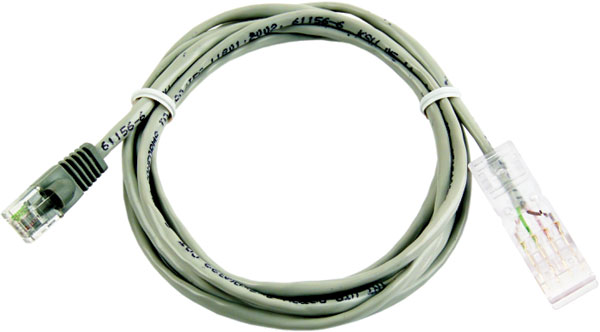

А вот если у вас все же есть IP телефония, то наверняка есть и IP шлюзы (схема такая - выши
вводы телефонии разбиваются на 110 кросс и с него данными патчкордами кросстируются на шлюз). Для них вам понадобится патчкорд типа
110-RJ12/6P6C который ищется на
http://www.nikomax.ru/7/?show=260&from=264&item=263 имеет следующее обозначение
NMC-PC1UC02T-XXX-GY и выглядит так
- 4.jpg (20.85 КБ) 7932 просмотра
