На наших предприятиях мы используем 110-е кроссы - что же это такое?
Покупаем мы сетевое оборудование фирмы Hyperline
http://hyperline.ru/ в первую очередь это 110-кроссы? которые выглядят следующим образом:
В первую очередь это своего рода матрица

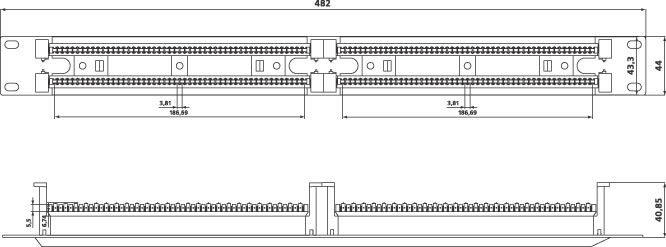

- чертеж матрицы
- 1.jpg (28.47 КБ) 7953 просмотра
на которую разбиваются провода. На сегодняшний день это модель
1U 100-парная кросс-панель 110C-19-100P-1U

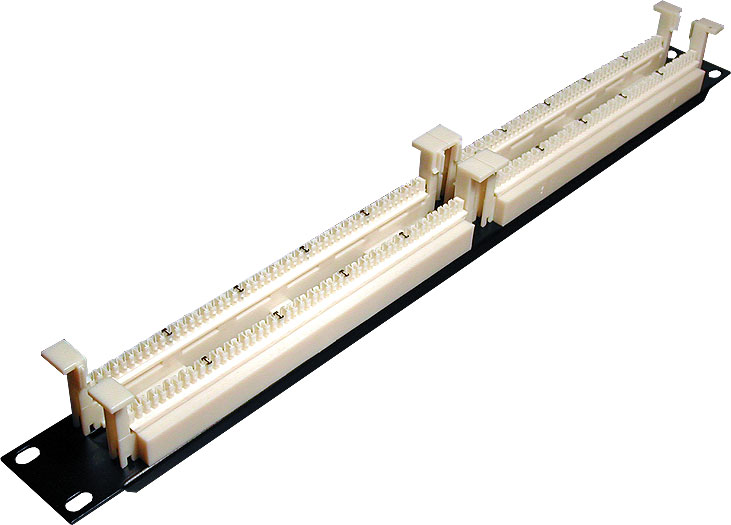

- матрица
- 2.jpg (43.04 КБ) 7953 просмотра
сверху которых ставятся специальные модули

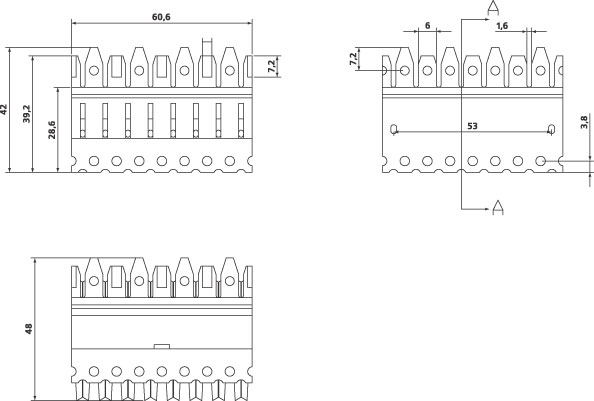

- чертеж модуля
- 4.jpg (29.61 КБ) 7953 просмотра
которые и накрывают эта провода. Модель
Модуль 4-х парный 110C-M-4P

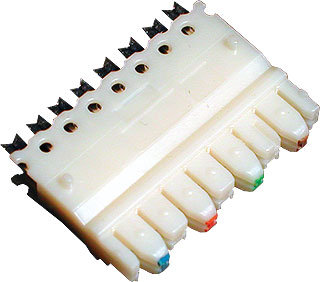

- модуль
- 5.jpg (17.88 КБ) 7953 просмотра
сзади провода крепятся стяжками прям к самой панели, а вот конекторы спереди включаются и мещяются, потому их мы убираем в пластиковые организаторы

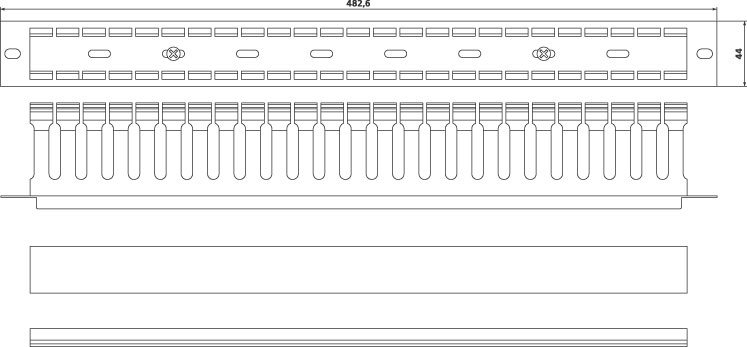

- чертеж органайзер
- 6.jpg (33.98 КБ) 7953 просмотра
дабы все это выглядело красиво и не мешалось. Модель называется

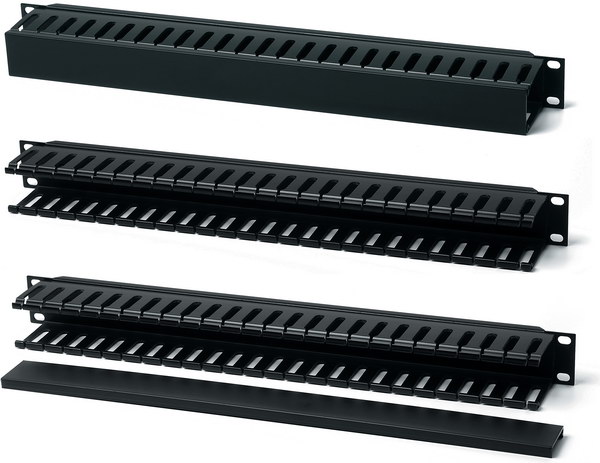

Кабельный организатор с пластиковыми кольцами и крышкой, 19", 1U (размеры кольца: 60 x 44,5 мм) CM-1U-PL-COV
- органайзер
- 7.jpg (52.6 КБ) 7953 просмотра
Кста такие же кабельные организаторы мы ставим и возле считчей, а вот силовые кабеля мы убираем в металлические организаторы

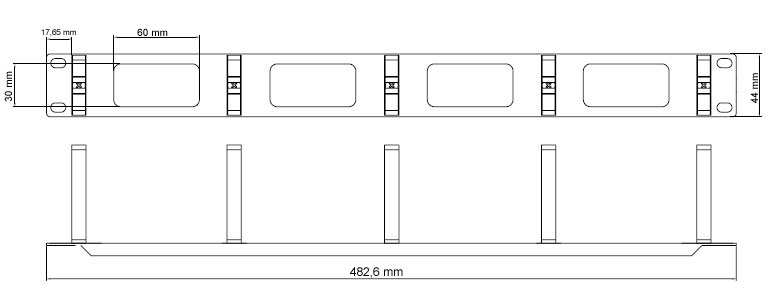

- сертеж металлического организатора
- 8.jpg (19.38 КБ) 7953 просмотра
модель которого на сегодняшний день

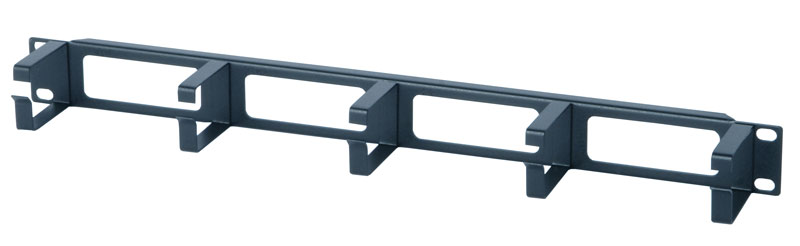

Кабельный организатор с металлическими кольцами, 19", 1U (размеры кольца: 55 x 44,5 мм)
CM-1U-ML
- металлический организатор
- 9.jpg (18.65 КБ) 7953 просмотра

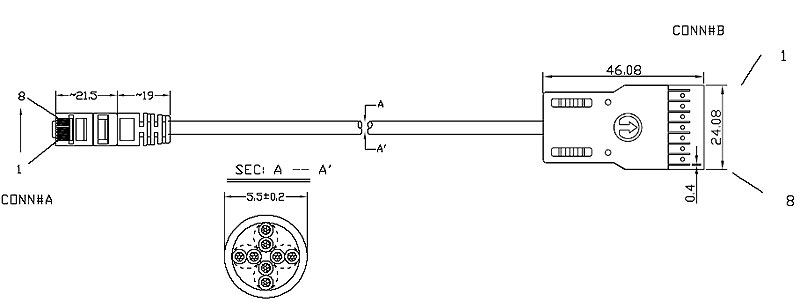

У 110 кросса свои патчкорды. самый обычный это 4х парный патчкорд
- чертеж 4х
- 1.jpg (23.88 КБ) 7942 просмотра
его модель
PC-110-RJ45-4P-C5e-1M-GY

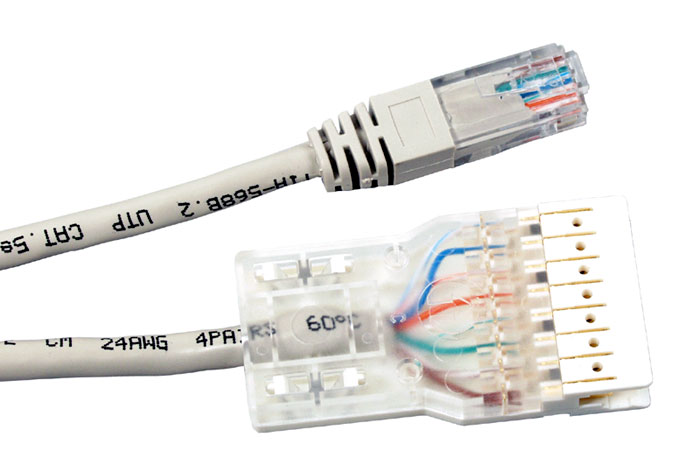

- 4х
- 2.jpg (38.16 КБ) 7942 просмотра
но патчкорды этой фирмы труднонаходимы и имеют скудный ассортемент, потому патчкорды мы покупаем фирмы
http://www.nikomax.ru тут модели отличаются длиной провода - выбирайте ту длину, которая вам нужна. Например
NMC-PC4UD05B-005-GY - длиной 0.5м Все разнообразие этих патчкордов можно посмотреть в соответствующей теме, где я описываю какой патчкорд для чего нужен.
Следующие у нас на очереди сетевые розетки. Розетки фирмы
hyperline называются

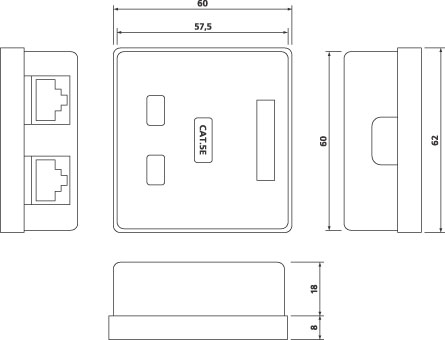

Розетка RJ-45 двойная белая, категория 5e SB-2-8P8C-C5e-WH
- 5.jpg (12.77 КБ) 7938 просмотров

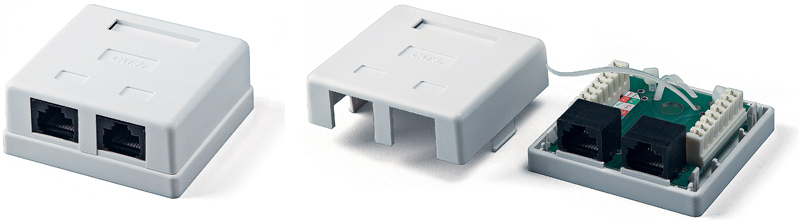

выглядят они так
- 6.jpg (85.55 КБ) 7938 просмотров
